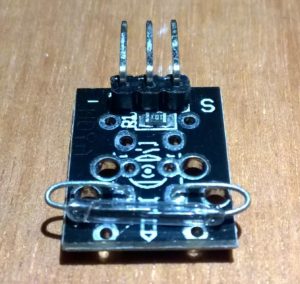

Kit Capteur ILS pour Arduino

ILS = Interrupteur à Lames Suples ou Interrupteur Reed.

Il est comme un bouton, mais est actionné par un champ magnétique. Plus d’info sur le site de Wikipedia ILS.

Pin S = Un cote du ILS

Pin centrale = Retour de Resistance de 1 K Hom (l’autre extrémité de la resistance et connecte au Pin S)

Pin – = Loutre cote du ILS

Le ILS il na pas de polarité a je l’ai utilisé comme un interrupteur.ILS



Kit relais pour Arduino

Kit relais FE_SRly pour arduino, composant:

Relais SRD-05VDC-SL-C (Relais de 5V DC pour la bobine)

Résistance 150 hom

Led Diode (Rouge pour indiquer présence de commande dans le pin S du Kit Relais)

Diode 1N4007 (protection courant généré par la bobine du relais u moment de arrêter de la commande)



Pour les Pin:



Pin + = 5V alimentation

Pin – = GND

Pin S = Commande provenant du arduino. (Dans le example pin 10 du arduino)



Examle code:

void setup() {
// initialize digital pin 10 as an output.
pinMode(10, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
digitalWrite(10, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for 1 second
digitalWrite(10, LOW); // turn the LED off by making the voltage LOW
delay(10000); // wait for 10 second
}

Pour la vidéo je change le temps de arrêt du relais a 1 seg.

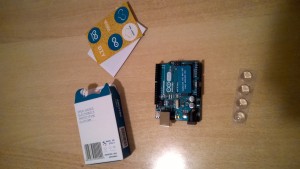

Kit Arduino.

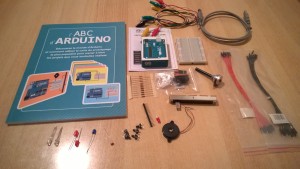

arduino-kit-1 arduino-kit-2 arduino-kit-3Je me suis maintenant acquis cette Kit Arduino de chez Velleman, achete à Verviers chez New Longtain.

Très intéressant ce kit de démarrage pour se familiariser avec l’Arduino.

L’acquisition de ce kit était l’obligation de me mettre un peu sur la bonne voie parce que je pense de avoir commencé avec le pied gauche, je ai acheté d’autres kit Velleman à souder, comme PKA05’1 IO, le PKA04 ‘2 Ethernet, le PKA03’1 Motor, ou RGB PKA01’1, également le robot-LCD sans oublier deux autres que je l’ai acheté sur ebay comme V1.0 Enregistrement des données de Deek-robot et le clavier LCD, tout dire que je ne l’ai pas fait beaucoup que seulement assembler et de les tester, je pense qu’il est temps de faire quelque chose de productif avec tous ces trucs et quoi de mieux pour commencer avec cet article comme une première étape pour me forcer à avancer dans le monde de l’Arduino. Ou je suis un acheteur compulsif?

On pourrait aussi dire pourquoi publier tout cela sur Internet, je pense que le faite de partager certaines expériences ou des intérêts est intéressant parce que d’autres personnes pourraient donner des idées ou des commentaires constructifs.

Donc voilà, premier pas franchi, ont attends le deuxieme.

Camera USB 10mts avec 6 Leds.

Une nouvelle acquisition je faite sur eBay. « 6 LED USB Endoscope Borescope Inspection Video Camera Loupe Waterproof 10M W6 »

Très intéressant de procéder à une inspection des tuyaux verticalement, puisque la gravité fait le travail pour envoyer la caméra vers le bas. Mais pas très bon pour une inspection horizontale, comme le câble étant souple ne peut pas pousser la caméra dans le tuyau. Alors je sacrifie un tire fil en plastique, j’utilisés 8mts plus ou moins, et 2mts libre pour connecter le câble USB à l’ordinateur. Je l’ai protégé la caméra avec le tube d’aluminium, car n’a pas eu beaucoup de confiance pour le protecteur en plastique de la camera et les leds.

Une dernière chose à faire est de mettre tous les 1mts une indication pour savoir où l’camera est plus ou moins si nous devrions faire des travaux de réparation sur les tuyaux.

Voici quelques photos.

cam-10-001
cam-10-002 cam-10-009cam-10-006cam-10-007cam-10-004cam-10-005cam-10-008  cam-10-010

Ant S1

Bonjour, je eu un problème avec ma S1.

Interfacé Web (GUI) ok.

Pool OK.

Pas de calcules, pas communications avec les puces.

Recherchant sur les cartes électroniques visuellement sur S1, FB34 a été brûlé, qui interconnecté le ventilateur avec le PIC. Donc le PIC mort.

Option 1 acheter le contrôleur.

Option 2 provisoire interconnecter chaque carte de calcule avec un adaptateur RS232 ver USB.

Résulta de la option 2 pas très stable avec la vitesse de calcul me opérationnel, problem une PC supplémentaire pour faire turner le cgminer.

S1FB34

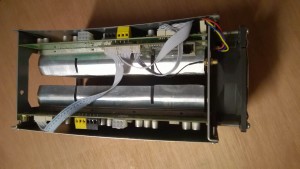

Ici mon S1

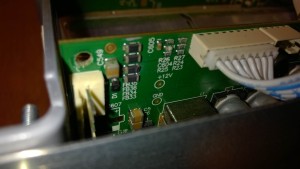

Ici le FB34, pas de ventilateur connecte ici je le mise sur l’autre carte.

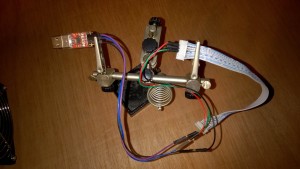

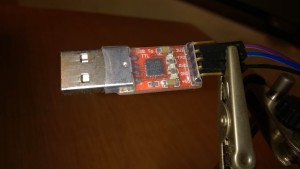

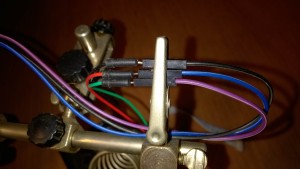

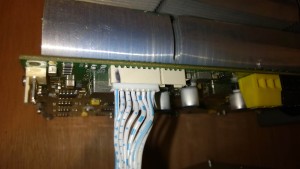

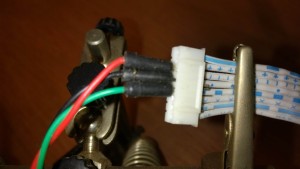

Ici Adaptateur USB RS232USB-RS232-S1-1USB-RS232-S1-2USB-RS232-S1-3USB-RS232-S1-4USB-RS232-S1-5

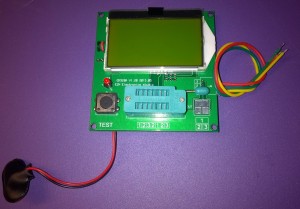

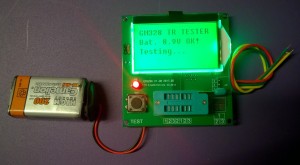

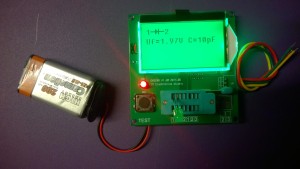

12864 LCD Transistor Tester Capacitance ESR Meter LCR GM328A Inductance

Oui, je le au sur eBay, et je suis contents avec cet petit outil. Il me permettre de faire de mesures rapids du composants que je utilise du demontage de ancien materiel informatique ou électroniques. Maintenant, je dois voir si je fais une petite boîte pour la protéger, ou de voir si il y en a qui me convainc sur eBay.

12864_LCD_Transistor_Tester_212864_LCD_Transistor_Tester_312864_LCD_Transistor_Tester_1

Netgear

Ils sont des années que Je utilise du matériel Netgear, je suis assez content de la performance et le prix de la ligne de ProSafe.
Comme tous les appareils électroniques il ya des failles, mais quand je devais faire un RMA  je n’a pas eu de problèmes, je espère continuer comme ça.

Merci Netgear TEAM

Une point de plus pour Netgear, reçu san souci mon dernier RMA du Janvier 2016. Merci.

Petit contact avec Alix.2D13

Un peu de mystère, en voyant pour la première fois cette carte.
Certaines recherches sur Internet, trouver des images à télécharger sur un CF  de 4Gb, pour faire un pare-feu à la maison. Cool.

Une installation de Linux et de programmation appropriée je pense que l’I2C pourrait être utilisé pour capturer des informations telles températures.

Alix_2D13_001

D’abord, je devais trouver mon câble USB vers RS232, puis lancer le programme Putty et se connecter à la carte, pas très intéressant pour la première fois, parce que je ne l’avais pas connecté CF.

Une fois que je l’ai corrigé cette petite erreur, je pouvais attaquer la carte via le port RS232 ou de l’interface Web.

Ici le Pdf trouve sœur le site du PC Engines.

Pour le Firewall m0n0wall en English ici.
